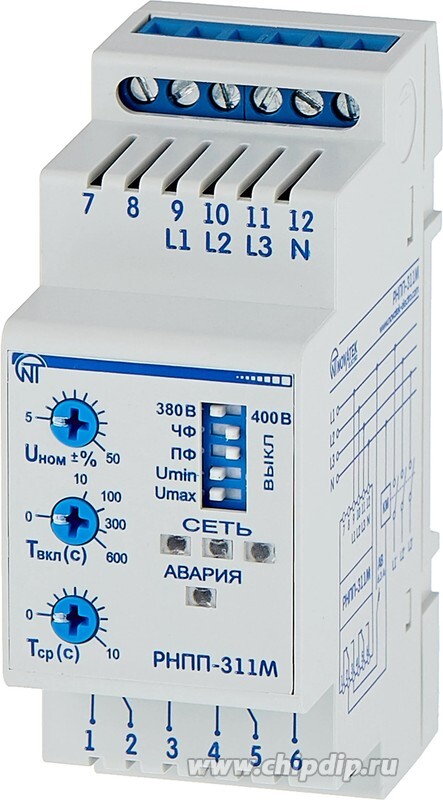

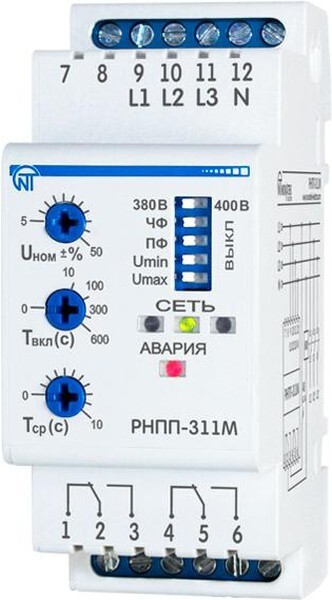

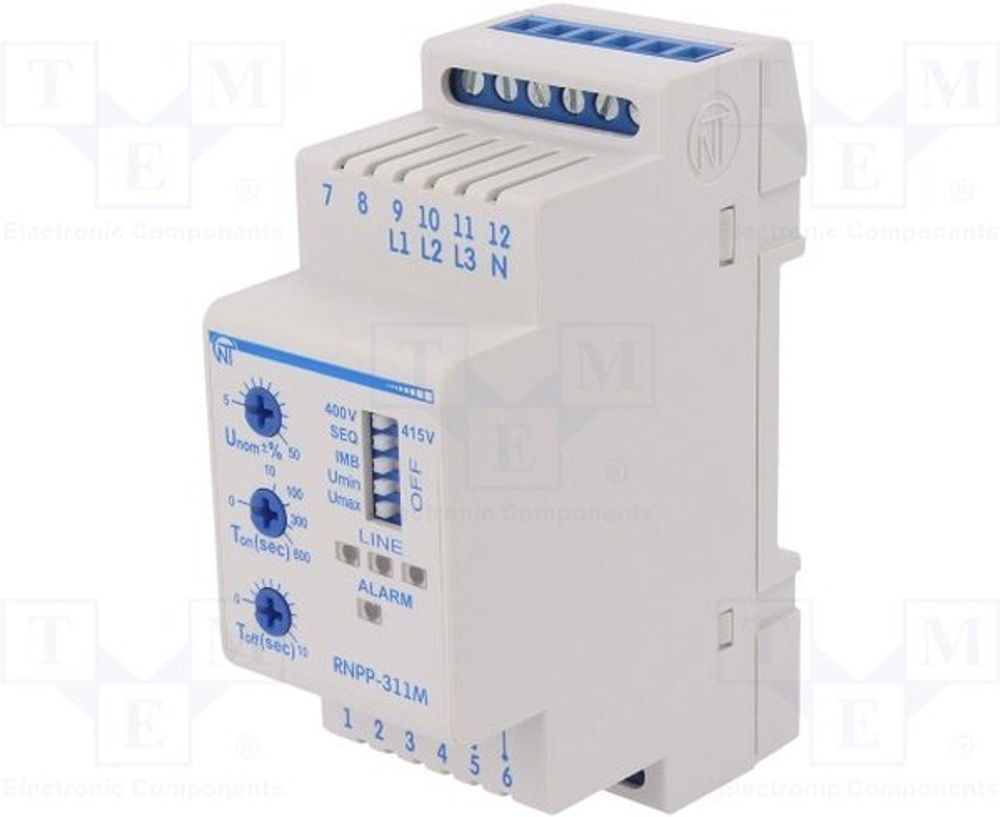

РНПП 311М Реле напряжения

Номинальное линейное/фазное напряжение, В 380/220,
400/232
Частота сети, Гц 45 − 65
Диапазон регулирования порога по Umax/Umin, в % от Uном ± (5 − 50)
Диапазон регулирования по Тср, с 0 − 10
Диапазон регулирования по Твкл, с 0 − 600
Фиксированная задержка срабатывания по Umin, с 12*
Время срабатывания при обрыве одной из фаз, с, не более 0,2**
Время готовности при подаче напряжения на реле, с, не более 0,2**
Величина перекоса фаз, В 60
Гистерезис по напряжению, В 5 - 6
Гистерезис по перекосу фаз, В 5 - 6
Точность определения порога срабатывания по напряжению,
В, не более 3
Точность определения перекоса фаз, %, не более 2
Напряжение, при кот. сохраняется работоспособность, % от Uном. от 50 до +150
Потребляемая мощность (под нагрузкой), ВА, не более 3,0
- 3 -
NOVATEK-ELECTRO РНПП-311М
Максимальный коммутируемый ток выходных контактов, А 5
Коммутационный ресурс выходных контактов:
- под нагрузкой 5А, не менее, раз
- под нагрузкой 1А, не менее, раз
100 тыс.
1 млн.
Степень защиты:
- прибора
- клеммника
IP40
IP20
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от минус 35 до +55
Температура хранения, °С от минус 45 до +70
Масса, кг, не более 0,200
Габаритные размеры, мм 35 х 92 х 58
Монтаж на стандартную DIN-рейку 35 мм
Положение в пространстве произвольное
* Если авария произошла по Umin, фиксированное время срабатывания реле составит 12с, при условии:
а) переключатели Umax и Umin находятся в левом положении, а переключатели
ЧФ и ПФ - в правом;
б) переключатели 5 - 8 находятся в левом положении.
При любой другой комбинации переключателей, реле сработает за время Тср, за
данное пользователем.
-
Если в течении этого времени (12 с) произойдет другая авария, например, по
Umax, реле сработает по наименьшему из периодов: через время Тср, заданное пользователем, либо через оставшееся от 12 с время.
** При работе в режиме реле максимального напряжения – 0,3 с.
