Описание
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение, В | 220 |
| Частота сети, Гц | 48 - 52 |
| Диапазон регулирования срабатывания по Umin, В | 160 - 220 |
| Диапазон регулирования срабатывания по Umах, В | 230 - 280 |
| Диапазон регулирования времени автоматического повторного включения, с | 5 - 900 |
| Фиксированное время срабатывания по Umах, с | 1 |
| Фиксированная задержка отключения по Umin, с | 12 |
| Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin, с | 0,2 |
| Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах, с | 0,2 |
| Максимальный коммутируемый ток (активной нагрузки), А, не менее | 16 |
| Точность определения порога срабатывания по напряжению, В | 3 |
| Минимальное напряжение, при котором сохраняется работоспособность, В | 100 |
| Максимальное напряжение, при котором сохраняется работоспособность, В | 420 |
| Гистерезис (коэффициент возврата по напряжению), В, не менее | 5 |
| Диапазон рабочих температур, °С | от -35 до +55 |
| Температура хранения, °С | от -45 до +70 |
| Суммарный ток потребления от сети, мА | до 15 |
| Коммутационный ресурс выходных контактов под нагрузкой 16А, раз, не менее | 100 тыс. |
| Коммутационный ресурс выходных контактов под нагрузкой 5А, раз, не менее | 1 млн. |
| Габаритные размеры, (два модуля типа S), мм | 35 х 92 х 65 |
| Масса, кг, не более | 0,150 |
| Климатическое исполнение | УХЛ 3.1 |

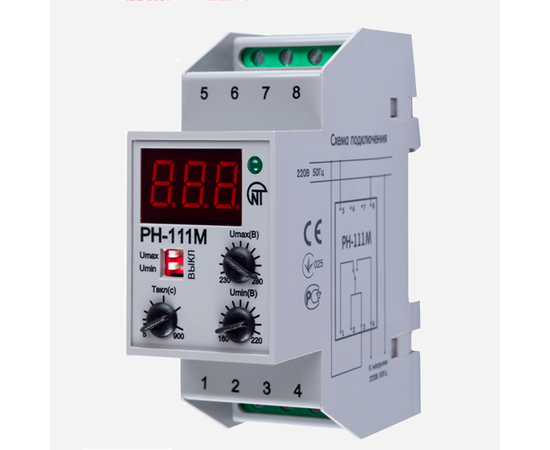

Лицевая панель и схема подключения реле напряжения РН-111М
Назначение ручек управления и контактов на лицевой панеле реле напряжения РН-111М
1 - входные контакты
2 - трехразрядный семисегментный
3 - индикатор индикатор включения нагрузки
4 - регулировка порога срабатывания реле по максимальному напряжению (Umax)
5 - регулировка порога срабатывания реле по минимальному напряжению (Umin)
6 - регулировка времени АПВ
7 - выходные контакты
8 - выключатель контроля минимального напряжения (Umin)
9 - выключатель контроля максимального напряжения (Umax)
