НАЗНАЧЕНИЕ

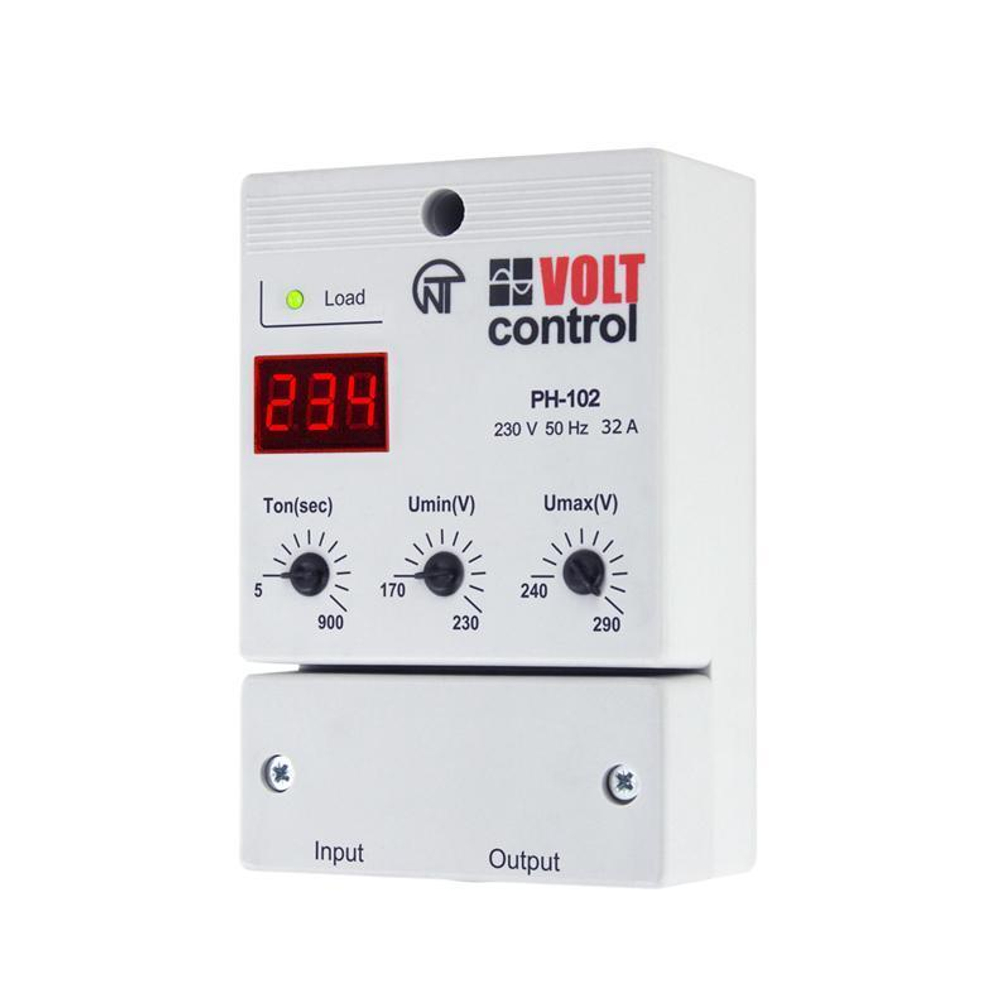

Реле напряжения РН-102 предназначено для отключения бытовой и промышленной
1-фазной нагрузки 220 В, 50 Гц мощностью нагрузки до 6,5 кВт (до 32 А) при недопустимых колебаниях напряжения в сети с автоматическим повторным включением (в дальнейшем АПВ) после восстановления параметров сети.
В состав РН-102 входит сетевой фильтр, защищающий подключаемую нагрузку от высоковольтных импульсных помех.
РН-102 индицирует действующее значение входного напряжения, состояние выходного реле
(включено/выключено).
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение, В ---------------------------------------------------------------- 240
Частота сети, Гц --------------------------------------------------------------------------------- 47 – 65
Диапазон регулирования:
-срабатывания по Umin, В ----------------------------------------------------------
-срабатывания по Umах, В----------------------------------------------------------
-время автоматического повторного включения, с -----------------------
160 – 220
230 – 280
5 –900
Фиксированное время срабатывания по Umах, с ------------------------------------- 1
Фиксированная задержка отключения по Umin, с ------------------------------------- 12
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin, с ------------------------------------------------------------------------- 0,2
Фиксированное время срабатывания при повышении напряжения более 30 В от
уставки по Umах, с--------------------------------------------------------------------- 0,2
Максимальный коммутируемый ток (активной нагрузки), А, ------------ 32
Максимальная мощность двигателя, кВт 1,5
Точность определения порога срабатывания по U, В ---------------------------- до 3
Напряжение, при котором сохраняется работоспособность, В ----------------- 400
Гистерезис (коэффициент возврата по напряжению), В ------------ 4
Диапазон рабочих температур, °С -------------------------------------------------------- от -25 до + 40
Температура хранения, °С ------------------------------------------------------------------ от -45 до + 70
Суммарный ток потребления от сети, мА ---------------------------------------------- до 15
Коммутационный ресурс выходных контактов:
- под нагрузкой 30А, раз, не менее --------------------------------------------
- под нагрузкой 5А, раз, не менее ---------------------------------------------
10 тыс.
1 млн.
Габаритные размеры, мм --------------------------------------------- 120 х 80 х 43
Масса, кг, не более ----------------------------------------------------------------------------- 0,170
Климатическое исполнение ------------------------------------------------------------------ УХЛ 3.1
