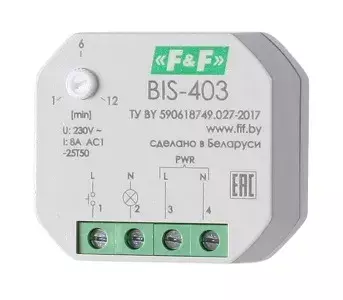

Назначение
Предназначено для управления одной нагрузкой, включение/выключение освещения, электроустановки и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. Таймер времени реле обеспечивает выключение нагрузки через настраиваемый интервал времени в диапазоне от 1 до 12 минут.
Особенности
— таймер времени с настраиваемой задержкой выключения в интервале от 1 до 12 минут;
— память состояния контактов;
— возможно подключение выключателей кнопочного типа с подсветкой;
— максимальный ток нагрузки 8 А;
— для исключения самопроизвольного срабатывания реле от наводок силовых цепей питания рекомендуется между нейтралью (N) и управляющим входом реле (контакт 1) установить конденсатор емкостью 0,15…0,33 мкФ 275 АС.
Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д., управление включением/выключением электроустановки, где требуется задержка выключения в пределах определенного интервала времени.
Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки произойдёт после очередного замыкания одного из выключателей, либо по окончании времени выключения, установленного переключателем на корпусе реле в интервале от 1 до 12 минут. Однократное нажатие на выключатель включает реле в режим таймера с обратным отсчетом времени выключения нагрузки, двойное нажатие на выключатель в течение не более 2-х секунд включит реле в режим работы без таймера времени выключения, нагрузка будет включена постоянно до очередного нажатия выключателя.
