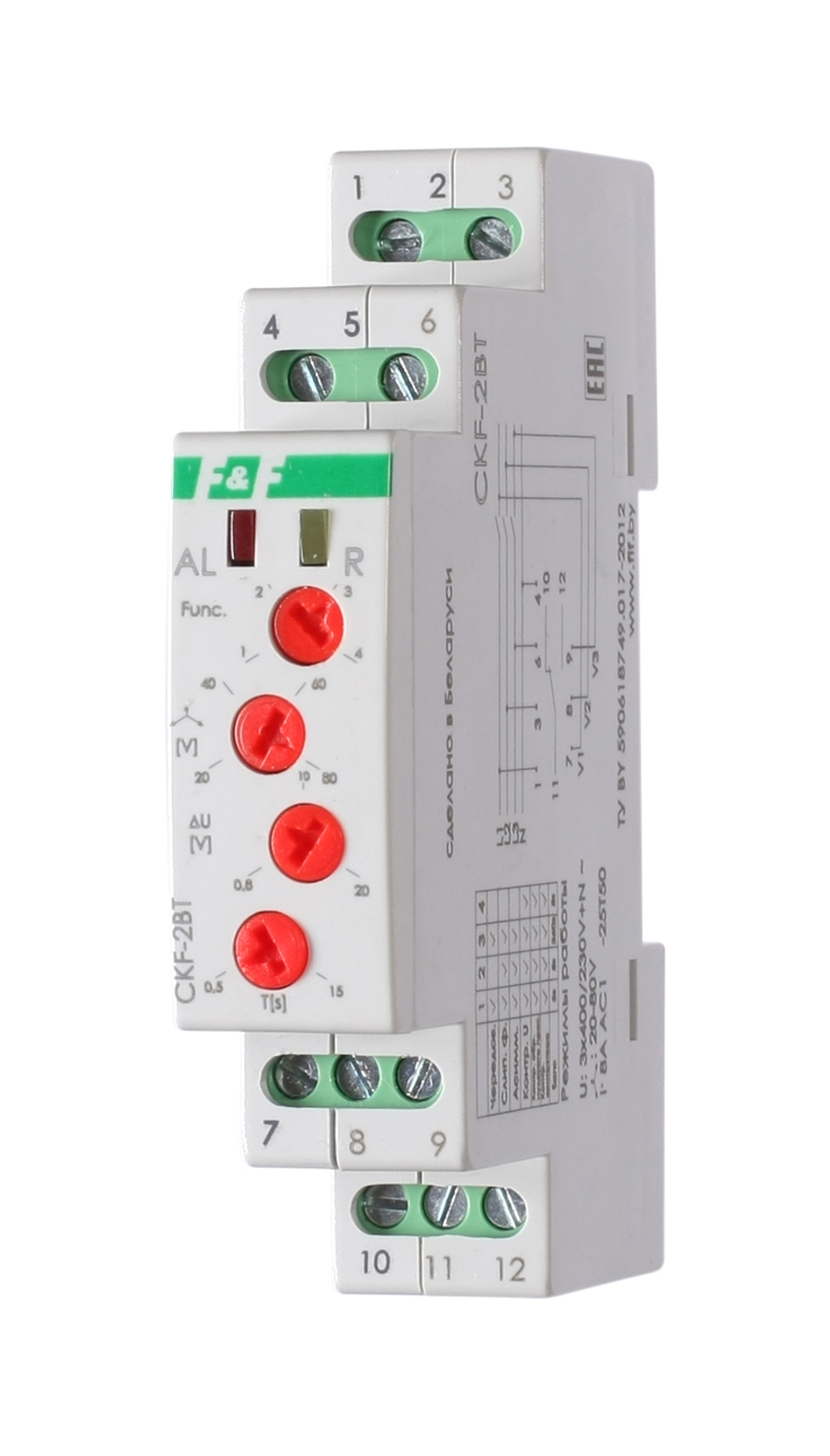

Реле контроля фаз CKF-2BT

Назначение
CKF-2BT предназначено для контроля состояния параметров 3-х фазной сети питания, контактов исполнительных механизмов (контакторов, выключателей и т.п.), линии питания нагрузки и защиты электрооборудования от аварийных режимов работы.

Принцип работы
Переключателем устанавливается один из 4-х режимов работы. После подачи питания, если параметры сети в допустимых пределах, контакты 11-12 замыкаются. Нагрузка подключается к сети питания. После включения нагрузки контролируется состояние контактов. Если разность напряжений ∆U между входными (L1-L3) и выходными зажимами (V1-V3) превышает допустимое значение, через 12 сек контакты 11-12 размыкаются, и нагрузка отключается. Включение нагрузки возможно только после снятия питания и устранения неисправности. При выходе параметров сети за допустимые пределы по истечении времени задержки срабатывания реле выключается. При возвращении параметров сети в норму по истечении времени включения контакты 11-12 замыкаются, и нагрузка подключается к сети питания.

Отличительные особенности:
- контроль наличия фаз;
- контроль чередования фаз;
- контроль слипания фаз;
- контроль асимметрии напряжений;
- контроль допустимых верхнего и нижнего значений напряжения;
- контроль исправности контактов контактора и линии питания нагрузки;
- контроль обрыва нулевого провода
