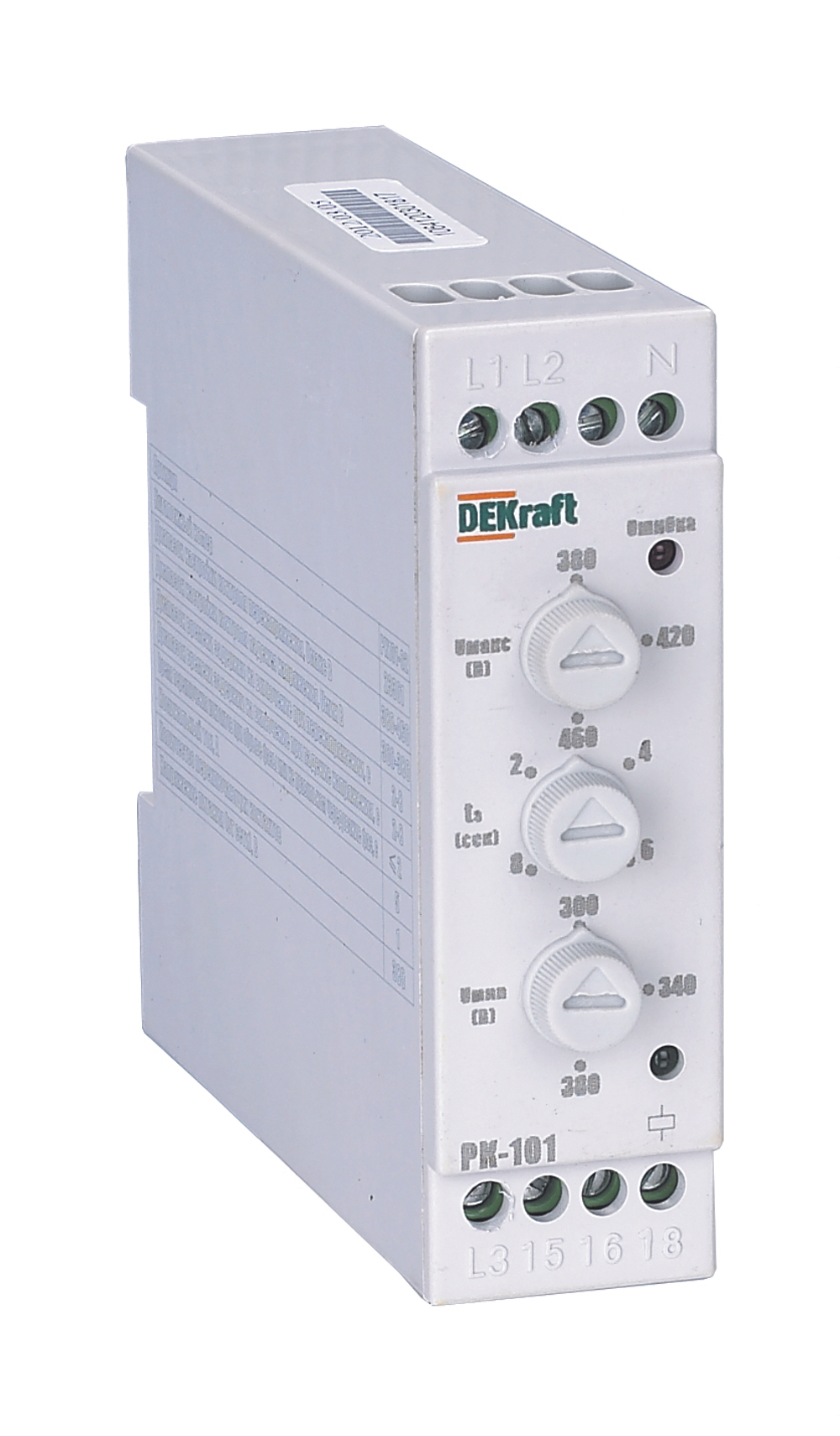

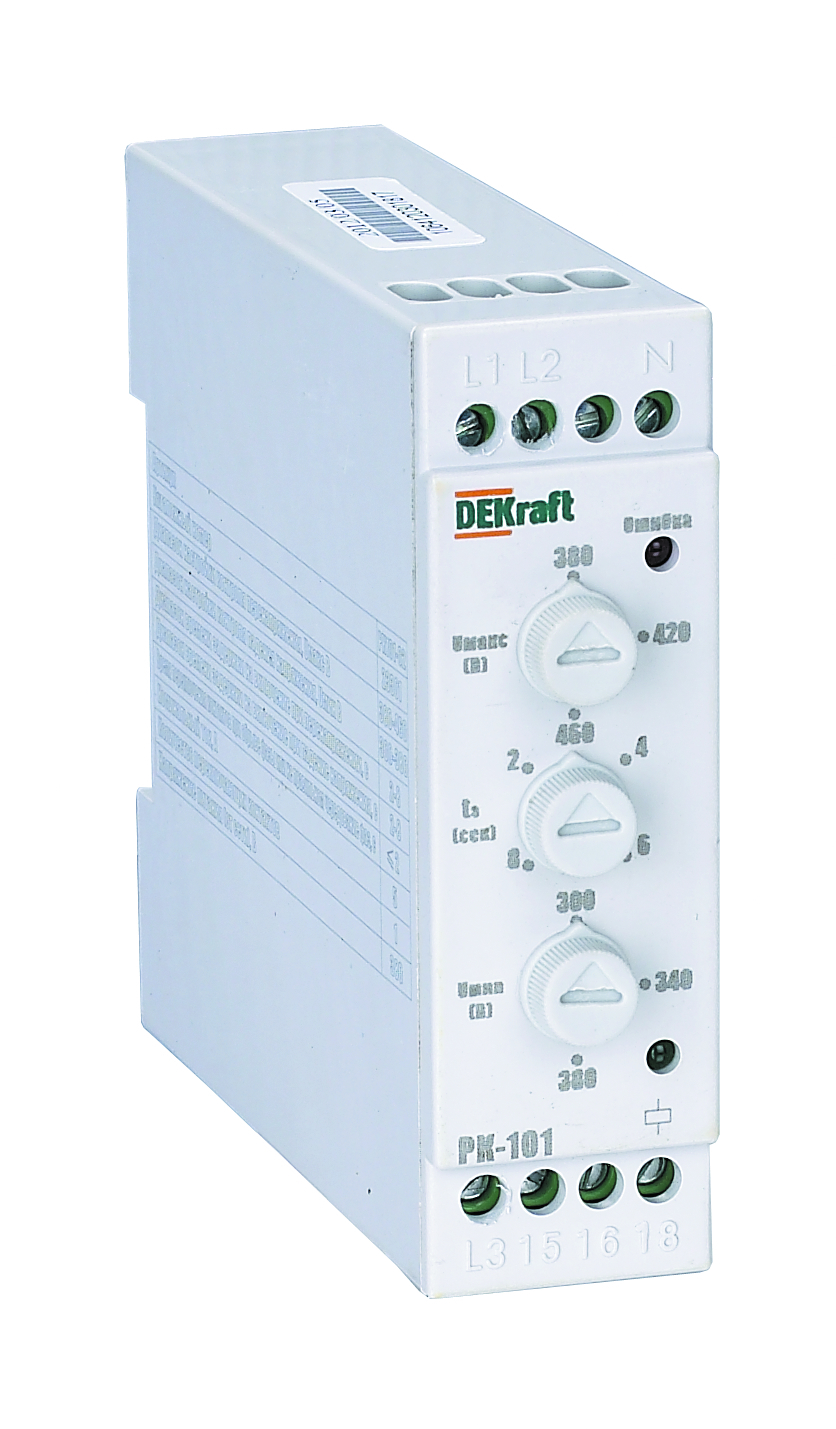

Реле контроля фаз DEKraft РК-101 02 предназначено для сигнализации и управления коммутационными аппаратами, которые в свою очередь включают или отключают электрооборудование при некачественном сетевом напряжении.

Реле выполняет следующие функции контроля сети:

    • контроль чередования фаз;

    • контроль обрыва фазы;

    • контроль перенапряжения;

  • контроль падения напряжения.

Принцип действия

При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16.

При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона или произошло изменение чередования фаз, или обрыв фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16. А также загорается световая индикация причины срабатывания реле контроля фаз.


Сфера применения

Реле контроля фаз широко применяется в бытовой сфере и промышленности особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей.

Описание

Основные технические характеристики

Параметр Значение
Диапазон настройки контроля перенапряжения, Uмакс В 400-460
Диапазон настройки контроля падения напряжения, Uмин В 300-400
Диапазон времени задержки на включение при перенапряжении, с 2-8
Диапазон времени задержки на включение при падение напряжения, с 2-8
Время переключения контактов при обрыве фазы или не правильном чередование фаз, с ≤ 2
Номинальный ток, А 5
Количество переключающих контактов 1
Среднее потребление, Вт 3
Механическая износостойкость, циклов, не менее 106
Коммутационная износостойкость, циклов, не менее 105
Напряжение питания (от сети), В 380
Тип индикации состояний Светодиодная
Условие эксплуатации УХЛ4
Сечение подключаемого провода, мм2 2,5
